EN 81-71防暴力破坏电梯

EN 81-71:2018 Safety rules for the construction and installation of lifts - Particular applications to passenger lifts and goods passenger lifts ：Vandal resistant lifts

EN 81-71:2018电梯建造和安装安全规则-客梯和客货两用梯的特殊应用-防暴力破坏的电梯

2018-05-31,EN 81-71:2018标准正式生效。

1.   应用范围：

1.1，本标准适用于EN 81-20的附加和差异化要求，以确保电梯使用者的安全和电梯的可用性，这些电梯可用于防破坏目的。在所有其它方面，这种电梯的设计符合EN 81-20标准。

1.2， 本文涉及到在安装人员预见的条件下使用时可能受到故意破坏（如第4条所列）影响的电梯的重大危险，危险情况和事件。

1.3， 本标准不包括建筑物自身安全或0类电梯类型。

1.4， 对于其他类型的电梯，例如 根据EN 81-22的斜行电梯，该标准可以作为基础要求。

2. 电梯类型介绍

2.1,  0类电梯 Category 0 lift：电梯符合EN 81-20标准。

2.2,  1类电梯 Category 1 lift：电梯符合EN 81-20标准并满足附加要求，以保护电梯设备免受故意破坏行为的影响。

2.3,  2类电梯Category 1 lift:电梯符合EN 81-20标准并满足附加要求，以保护电梯设备免受严重的故意破坏。

3. 对电梯购买者/设计者的指导

表1：不同用户类型的符合示例

1.  标准构成

凡是注日期的引用文件，仅引用的版本适用。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

4.1 EN 81-20：2014，电梯建造和安装的安全规则 - 人员和货物运输的电梯 - 第20部分：乘客和货物乘客电梯

4.2 EN 81-72，电梯建造和安装的安全规则 - 乘客和货物乘客电梯的特殊应用 - 第72部分：消防员电梯

4.3 EN 81-73，电梯建造和安装的安全规则 - 乘客和货物乘客电梯的特殊应用 - 第73部分：火灾时电梯的行为

4.4 EN 13501-1，建筑产品和建筑构件的防火分类 - 第1部分：火反应等级分类

4.5 EN 60529，外壳提供的防护等级（IP代码）（IEC 60529）

4.6 EN ISO 12100：2010，机械安全 - 设计的一般原则 - 风险评估和降低风险（ISO 12100：2010）

2.      安全要求和/或保护措施要求

5.1 一般要求

1类和2类防破坏电梯应符合以基本的安全要求和/或保护措施。 此外，此类电梯应根据EN ISO 12100的原则设计，以防止本标准未涉及的危险（例如锋利的边缘）。

5.4 特殊要求-层门和轿门

5.4.1 层门和轿门应为自动水平滑动动力操作型。

5.4.1.1用于轿厢门和层门的材料应符合下列要求：

a）除装饰性饰面外，用于门板和框架/楣梁的材料应是不可燃的，

     例如： 根据EN 13501-1的A1类;

b）对于2类电梯，根据EN 13501-1的A1或A2类，用于装饰性饰面的材料应是

     不可燃的。

5.4.1.2  独立于其材料，层门和轿门组件及其框架和固定件应能承受EN 81-20：2014,5.3.5.3.4 a）中规定的软摆冲击试验，而不会发生部件失效或永久变形 这将影响门的正常功能。 试验后门组件应保持工作状态。 试验的下降高度应如下

a）第1类电梯：700 mm;

b）对于2类电梯：1000 mm。

5.4.1.3  带有固定器的门板应能承受EN 81-20：2014,5.3.5.3.2规定的软摆冲击试验，试验中的下降高度增加到1400 mm。

5.4.1.4  对于2类电梯，不得使用玻璃门板。

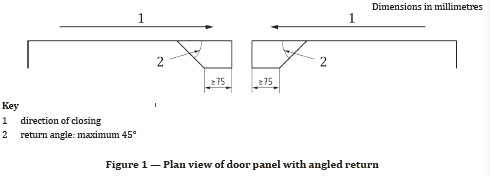

5.4.1.5  对于2类电梯，每个层门或其前缘附件与轿厢门或其前缘附件之间的距离不得超过35毫米。 该距离应保持从前缘向后延伸不小于75mm的长度，并以不超过45°的角度返回到门板的后部。

在门板的顶部和/或底部可以省略该返回角度不超过200mm的长度，以允许门设备的固定。如果距离保持200mm或更长的距离，则不需要返回角度（见图1）。

5.4.1.6  对于2类电梯，除EN 81-20：2014,5.3.5.3.3的要求外，不应将直径为10毫米的杆从层门入口侧穿进入井道中。

5.4.1.7  对于第2类电梯，如果门板是机械连接的，则连杆的设计或位置应使其不能在60秒内与附件E所述的物品脱离。

5.4.1.8  对于2类电梯，轿厢和层门的前缘轮廓应形成门的一个整体部分。

5.4.2    层门安全系统 - 2类电梯

5.4.2.1 在没有轿厢的任何楼层，安全系统应使用EN 81-20：2014,5.3.9.3.1中所述的紧急解锁钥匙或使用如上所述的物品防止打开层门。 附件E，除非该系统已被取消激活。

5.4.2.2 手动激活和取消激活系统的设备应至少位于以下位置之一：

a）机房;

b）控制柜;

c）应急和检修控制盒。

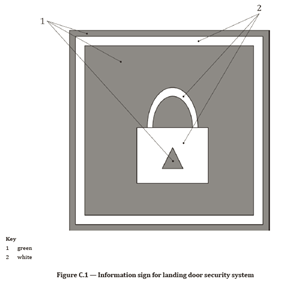

该装置应清楚地标有附录C所示的象形图。该象形图还应位于建筑物主入口/出口楼层的电梯入口处或附近。

5.4.2.3 手动停用后，系统应在30分钟至60分

钟后自动重新启动，以防止门在没有安全系统的情况下离开。 但是，当电梯在检修控制上或操作停止装置时，该时间顺序应停止。 电梯恢复正常运行后，应重新启动时间序列。 每次手动重新激活都应将剩余时间延迟减少到30秒到60秒之间。

5.4.2.4 如果主电源发生故障，系统应通过备用电源保持运行至少两个小时。 如果主开关断开，系统应立即停用。

注：此备用电源的设计需经过协商，例如： 通过电池或二次电源。

5.4.2.5  本系统安装在：

a）符合EN 81-72的消防员电梯，当召回电梯（第1阶段）或消防员控制（第2阶段）时，应自动停用;

b）符合EN 81-73的电梯，当根据EN 81-73中的一种装置召回电梯时，应自动停用。

3. EN81-71整梯认证流程

允铨检测携手欧盟NB机构为客户提供专业的认证服务：

3.1  提交认证申请表；

3.2  整梯技术文件审核；

3.3  整梯型式检验；

3.4  审核报告签发；

3.5  确认证书草稿；

3.6  签发证书。

4. 认证周期

项目审核完毕后2-4周签发证书。

-----------------------------------
