EN81-70无障碍电梯CE认证

1.范围

本欧洲标准规定了包括残疾人在内的广泛人群安全、独立使用电梯的最低要求。

根据EN 81-20标准，它适用于新的客运和货运乘客电梯。对于其他类型的电梯，例如根据EN 81-22的斜行电梯，该标准可以有效地作为基础要求。

2. 无障碍的重大危险和障碍

本条款包含本标准中涉及的所有重大危险、危险情况和事件，通过风险评估确定这些危险、危险情况和事件对此类机械具有重要意义，并且需要采取措施消除或降低风险(见表1,EN ISO 12100-2010)。

EN 81-70标准中，残疾人或其使用的设备遇到的无障碍障碍和额外风险在表1第8项(人体工程学危险)中有明确说明。

3. 安全要求和/或保护措施

 整梯和安全部件符合EN81-20/50:2020基础上，产品的设计应该包括以下等信息：

3.1 安全要求

载客和载货载客电梯应符合下列条款的安全要求和/或保护措施。此外，乘客和货物乘客电梯应根据EN ISO 12100 的基本安全要求的原则进行设计，以应对本文件未涉及的相关但不严重的危险(例如锐边)。

EN 81-20和EN 81-28的要求适用于下文详述的额外要求。

3.2 照明反射值(LRV)

天花板、墙壁和地板的状况和反射可以通过用相邻的LRV标尺拍摄样本的黑白照片，并将样本表面与LRV标尺进行比较来确定。或者，通过将LRV标度放在感兴趣的表面上，可以识别合理的匹配。

3.3  可听信号或语音通知省级

当需要可听信号或语音通知时，声级应在35分贝(A)和至少65分贝(A)之间可调，并适应现场条件。在嘈杂的环境中(例如火车站的楼梯平台)最大声级应可调节至80 dB(A)(见0.4)。

只有授权人员才能使用调节装置。

3.4 入口-开门宽度

3.4.1. 层门和轿厢门应为自动动力操作的水平滑动门。

1型-轿厢的净开口宽度应至少为800毫米，2型、3型和4型轿厢的净开口宽度应至少为900毫米，5型轿厢的净开口宽度1100 毫米。

在既有建筑中，至少应为2型轿厢净开口宽度800毫米。

3.4.2. 门停留时间应至少在2秒和20秒之间可调，以适应条安装电梯的地方, 只有获得授权的人员才能使用调节装置。

3.5. 控制装置和信号

3.5.1 集体控制系统的控制装置

 集控系统应在一般应用中使用。

-楼梯平台和轿厢内的按钮；或者

-楼梯平台和轿厢内的超大按钮；或者

-楼梯平台上的按钮、轿厢内用于楼层选择的键盘和厢内用于其他控制操作的按钮。

3.5.2 目的地控制系统的控制装置

目的地控制系统仅可用于能够确保向乘客提供电梯具体操作功能的情况(见0.4)。

下列控制装置:

-平台上的键盘和无障碍按钮(如果适用)以及轿内的按钮；

或者-停站时的触摸屏和辅助按钮，以及轿内的按钮。

附加控制设备(如磁卡或芯片卡、移动电话等。)用于临时激活个性化电梯信号功能。

3.6. 层站控制装置

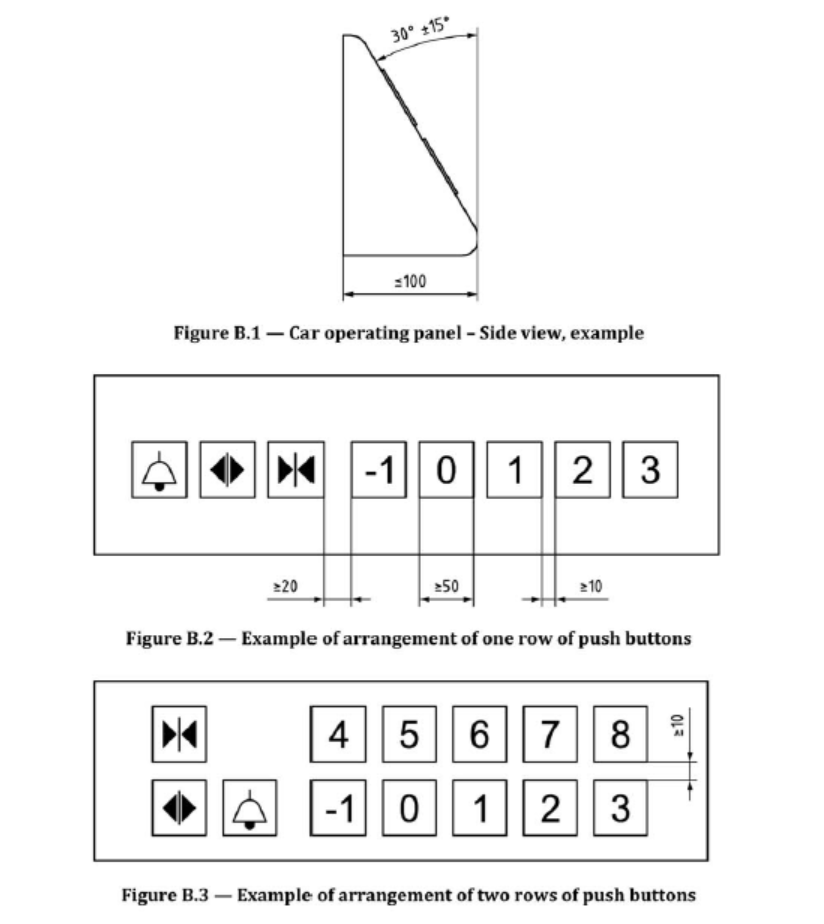

当使用键盘时，排列应符如下图示：

例外和附加要求:

a)键盘的宽度不得超过120毫米；

b)键盘的高度不得超过160毫米；

c)按钮之间的距离应在5毫米和15毫米之间；

d)数字应在按钮的活动部分，不得有浮雕，但可以刻上；

e) 退出按钮(主楼层)上的星形符号 符合 IS0 4190-5:2006，表C.1第11号，以及减号应为浮雕；

3.7. 超大控制设备

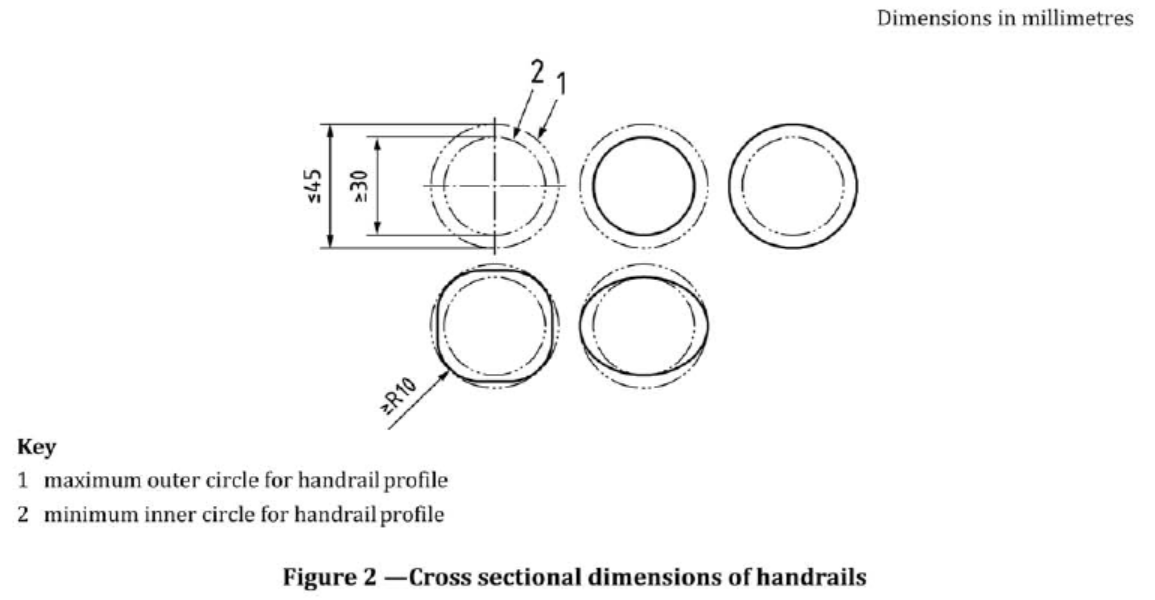

3.8. 轿厢扶手

4. EN81-70整梯认证流程

4.1  提交认证申请表；

4.2  整梯技术文件审核；

4.3  整梯型式检验；

4.4  审核报告签发；

4.5  确认证书草稿；

4.6  签发证书。

5.认证周期

项目审核完毕后2-4周签发证书。
