IP防护等级测试-IEC 60529
1. IP防护等级测试介绍:
IP 是 Ingress Protection(进入防护)的缩写。
IP等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法。
这套系统得到了多数欧洲国家的认可,由国际电工协会IEC(International Electro Technical Commission)起草。
2. IP防护等级多以IP后跟随两个数字来表述,数字用来明确防护的等级。
依据IEC 60529,EN 60529,DIN 40050,GB4208, GB/T4942、GB2423.38规范的电气设备保护等级定义:
第一个数字表明设备抗微尘的范围,或者是人们在密封环境中免受危害的程度。I代表防止固体异物进入的等级,最高级别是6;
第二个安字表明设备防水的程度。 P代表防止进水的等级,最高级别是8 。
第一位数字 : 防止固体异物侵入 |
第二位数字 : 防止液体侵入 |
||
0
|
无防护功能 |
0
|
无防护功能 |
1
|
防止Æ大于50mm 固体异物侵入 (如:手) |
1
|
防止垂直水滴侵入 (如:露水) |
2
|
防止Æ大于12mm 固体异物侵入 (如:手指) |
2
|
防止从垂直方向两侧 15°内水滴侵入 |
3
|
防止Æ大于2.5mm固体异物侵入 (如:工具、电线 ) |
3
|
防止从垂直方向两侧 60°内水滴侵入 |
4
|
防止Æ大于1mm固体异物侵入 (如:小型工具、细线) |
4
|
防止来自任何方向的水侵入 |
5
|
防止灰尘侵入 (不会产生不良积尘) |
5
|
防止来自任何方向的水柱灌入 |
6
|
完全避免灰尘侵入 |
6
|
防止来自任何方向的海水灌入 |
- |
- |
7
|
可浸入水中不会进水 |
- |
- |
8
|
可浸入加压水中不会进水 |
3. 提供依据IEC 60529,EN 60529,DIN 40050,GB4208, GB/T4942、GB2423.38规范的电气设备保护等级的测试服务。
3.1 淋雨试验

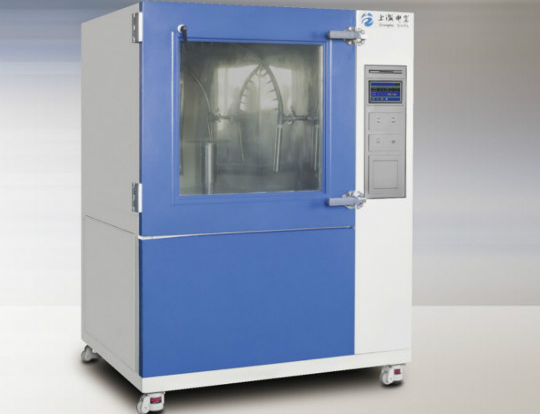

A. 淋雨试验箱
对各种防水、防渗漏有特别要求的产品和设备,以评价其抗水能力或密封能力,其中此台淋雨试验箱可满足IEC 60529标准IP代码第6位表征数7的防护试验,其性能指标也可满足EN 60529,DIN 40050,GB4208, GB/T4942、GB2423.38 的标准。
常用的测试产品: 手机测试,充电宝,电池,控制器,伺服电机,电气开关,户外的配电箱、配电柜、
灯具、标识牌等等测试。
B. 步入式淋雨房
对各种防水、防渗漏有特别要求的产品和设备,以评价其抗水能力或密封能力,其中此台淋雨试验箱可满足IEC 60529标准IP代码第6位表征数7的防护试验,其性能指标也可满足EN 60529,DIN 40050,GB4208, GB/T4942、GB2423.38 的标准。
适用于检测大件产品或超重产品的外壳密封性能,主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验;
常用的测试产品: 控制柜IP测试,驱动主机IP测试,电动叉车IP测试,交通信号显示牌等。
3.2 沙尘试验

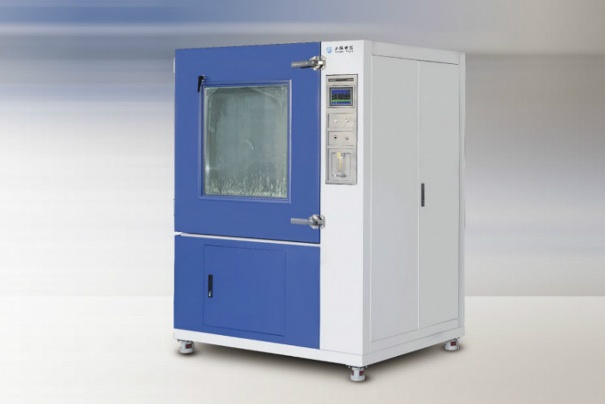

A.沙尘试验箱
模拟自然界风沙气候对产品的破坏性。
适用于检测产品的外壳密封性能,主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验;
工作尺寸:1020*1200*1000(mm);
常用的测试产品: 手机测试,充电宝,电池,控制器,伺服电机,电气开关,户外的配电箱、配电柜、
灯具、标识牌等等测试。
B.步入式沙尘室
适用于检测大件产品或超重产品的外壳密封性能,主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验;
常用的测试产品: 控制柜IP测试,驱动主机IP测试,电动叉车IP测试,交通信号显示牌等。
4. IP防护等级测试前需要注意问题
4.1. 首先要明确咱们的设备需要进行哪个等级的IP防护等级测试
通常纯用在户外的设备需要进行至少IP65或IP66的外壳防护等级测试;
4.2. 其次,要确认自身产品外壳的尺寸大小和重量,以防产品的尺寸过大或过重导致无法进行试验的
情况;
4.3. 要确定产品外壳的密封性完好
检查样品门体的密封槽、密封胶垫胶圈、合页、出线端子、屏幕、钥匙孔等部位是否密封完好;
4.4. 选择具备符合国家实验室资质CNAS,CMA认可资质的第三方检测机构进行试验;
4.5. 要求检测机构出具带有CNAS,CMA认可标识的检测报告。
4.6. IP防护等级测试,不需要考虑电气性能的影响,只考核产品外壳的密封性能是否完好。
允铨检测提供专业的第三方检测技术服务,为客户的产品进行专业化的测试方案,让客户在最短时间内获得对自身产品的IP等级报告。
